78L05三端穩壓管/7805三端穩壓器穩壓IC
三端穩壓管又稱為三端穩壓器或穩壓器。三端穩壓器是南京南山IC集成電路品類中的主打產品之一。三端穩壓管有效利用幾個固定電壓得到較寬的應用范圍，可替代混合的齊納二極管和電阻，而且獲得更低的靜態電流。適合 100mA 的各種穩壓要求。NSP-78L系列穩壓器 封裝全部采用S0T-89 ，輸出電壓5.0V, 6.0V, 8.0V, 9.0V, 12V, 15V，可以用在邏輯系統，檢測儀器，HIFI ，和其他點子設備?？梢蕴娲^熱保護 IC。NSP-78L05是智能電表元器件中常用穩壓管型號之一 。NSP2951系列，分別提高SOT-23和SOT-89兩種封裝，具有：1、低壓差；2、低漏電流；3、耐高壓 ；4、小尺寸等特點。
電子產品中，常見的三端穩壓集成電路有正電壓輸出的78 ×× 系列和負電壓輸出的79××系列。顧名思義，三端IC是指這種穩壓用的集成電路，只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子象是普通的三 極管，TO- 220 的標準封裝，也有9013樣子的TO-92封裝。用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調 整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示 輸出電壓為正6V，7909表示輸出電壓為負9V。
了解NSP-78L05~78L15/78M05~78M15風華穩壓器價格、規格、型號參數，尋找風華代理商批發商及小批量零售電話、查看風華代理證書，請聯系南京南山客服電話400 888 5058。
穩壓管型號命名方法：
型號舉例：NSP-78L05-T
1、NSP-78L：三端穩壓器型號
2、05：電壓5V
3、T：包裝方式為編帶包裝。缺省狀態默認為編帶包裝。

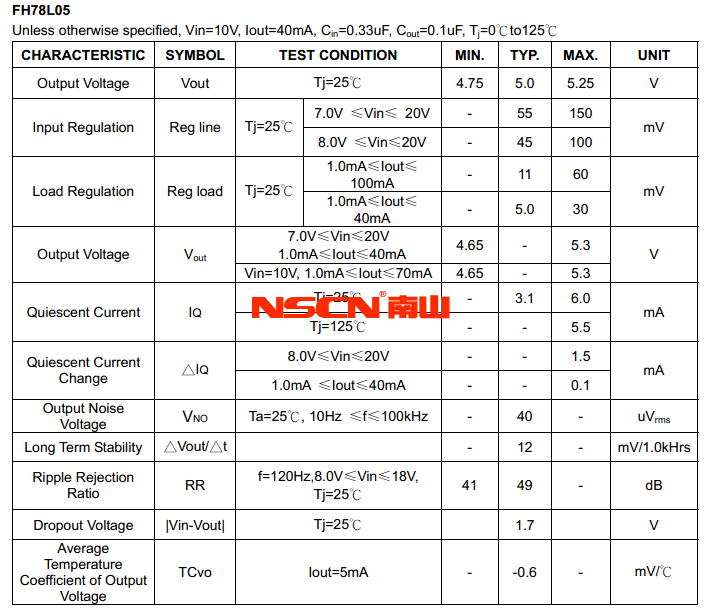

NSP三端穩壓管主要參數和特點有哪些？
三端穩壓器有效利用幾個固定電壓得到較寬的應用范圍，可替代混合 的齊納二極管和電阻時，而且更低的靜態電流。適合 100mA 的各種穩壓要求。這些電壓可以用在邏輯系統，檢測儀器，HIFI ，和其他點子設備。可以替代過熱保護 IC。以NSP-78LXX 為例，主要參數如下
輸出電壓精度±5%
輸出電流 100mA
內置過流保護功能
輸出電壓5.0V, 6.0V, 8.0V, 9.0V, 12V, 15V
三端穩壓管選型注意事項：
三端穩壓器/穩壓管的絕對最大值是一個極限值,在任何情況下即使極短的時間亦不能被超過。而且，任何兩項的絕對值都不能同時達到極限.任何超越最大值操作,將會引起器件永久損壞。這僅僅是重要的范圍值,但并不意味著所有的功能操作
必須在此極限值下去做。
穩壓器（穩壓管）品牌介紹
SOT-89封裝NSP-78L/79L系列三端穩壓管、TO-252-2L封裝78M系列是南京南山IC集成電路產品中南京南山的主打產品之一，自2003年1月以來，南京南山為國內眾多合作伙伴提供安全可靠、供貨及時穩定、品種型號豐富、針對性備貨以及標準化的物流、跟單流程，贏得了業內廣泛贊譽，被眾多同行學習借鑒。目前南京南山市場除了上海、蘇州、南京、合肥、常州、無錫等華東地區主要市場，在長春，沈陽、山東青島、煙臺、重慶、成都、西安、鄭州、等全國各主要市場均有大量穩定客戶，而華南地區作為南京南山的主要市場之一，特別成立了深圳分部，并在深圳設立了大型現貨倉庫，與南京倉庫配合，為各地企業提供全國客戶提供快速現貨服務?，F(xiàn)貨庫存超過10億只。歡迎選購。
