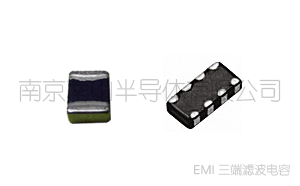

片式磁珠 【Multilayer Chip Bead】全稱：鐵氧體疊層片式磁珠或貼片磁珠。
主要規格尺寸，按公制標準分為：100505、160808、201209、321609、322511、451616等。
阻抗范圍：0R～2000R，阻抗精度主要為：±25%。
貼片磁珠與傳統的引線磁珠(穿心磁珠)不同，在同樣的尺寸下，較插裝磁珠可產生較高的阻抗值。無引線，其形狀與尺寸都符合EIA標準，可以利用SMT設備進行自動貼裝至PCB上，即可抑制EMI和RFI。選擇片式磁珠的產品時，應充分考慮到電流、頻率特性等的要求，以選擇合適的磁珠類型。
目前，我們主要提供以下系列貼片式磁珠產品：普通型貼片磁珠、尖峰貼片磁珠、大電流貼片磁珠、低頻高阻型磁珠以及貼片片式磁珠排等。 風華所生產的磁珠均符合歐盟ROSH無鉛標準，請放心購買使用。
風華高科作為國內知名的磁珠制造商品牌之一，與TDK、三星、國巨yageo共同成為國內貼片電感磁珠領域的主要品牌供應商。南京南山半導體作為風華貼片磁珠與電感等全線產品的原廠直接授權代理商，真正的原廠直接進貨渠道保障，自2003年以來，已經迅速成長為風華阻容感產品國內大型代理商之一。如果您正在尋找替代TDK電感磁珠代理、三星磁珠電感代理、國巨磁珠代理的品牌供貨商，歡迎撥打風華貼片電感選型支持熱線：400 888 5058。官方網站：m.gshzhusha.com。
CBG通用型貼片磁珠
風華把常規參數的貼片磁珠命名為CBG系列，采用疊層片式結構的磁珠能有效抑制、吸收電子設備的電磁干擾(EMI)和射頻干擾(RFI)。該產品具有較好的電極強度、抗彎強度、耐熱性和可焊性，適用于回流焊和波峰焊。產品廣泛應用于數據傳輸線、信號線、電源部分及回路的抗干擾。
特性：在同樣尺寸下較直插磁珠可產生較高的阻抗值。
無引線，只要簡單的安裝在PCB板上就可以抑制EMI和RFI；
磁珠的形狀和尺寸都符合EIA標準，可以利用SMT設備進行自動貼裝。
封裝：CBG0402，CBG0603，CBG0805，CBG1206，CBG1210，CBG1806，CBG1812等
直流電阻：0.08歐姆~1.8歐姆
額定電流：25mA~1A
誤差/精度：25%
常用風華貼片磁珠規格型號(南京倉庫和深圳倉庫備有大量現貨)：
CBG100505U121T、CBG100505U310T、CBG100505U601T、CBG160808U101T、CBG160808U102T、
CBG160808U121T、CBG160808U122T、CBG160808U152T、CBG160808U220T、CBG160808U221T、
CBG160808U222T、CBG160808U260T、CBG160808U301T、CBG160808U310T、CBG160808U451T、
CBG160808W501T、CBG160808U600T、CBG160808U601T、CBG160808U700T、CBG321609U700T
CBG160808U800T、CBG201209U000T、CBG201209U010T、CBG201209U050T、CBG201209U101T
CBG201209U102T、CBG201209U110T、CBG201209U121T、CBG201209U151T、CBG201209U152T
CBG201209U181T、CBG201209U201T、CBG201209U221T、CBG201209U222T、CBG201209U301T、
CBG201209U310T、CBG201209U600T、CBG201209U601T、CBG201209U680T、CBG201209U750T、
CBG201209U751T、CBG201209U801T、CBG321609U000T、CBG321609U101T、CBG321609U102T、
CBG321609U110T、CBG321609U121T、CBG321609U181T、CBG321609U260T、CBG321609U301T、
CBG321609U302T、CBG321609U310T、CBG321609U600T、CBG321609U601T、CBG321609U800T、
CBG321609U801T、CBG322513U101T、CBG322513U601T、CBG453215U121T、CBG453215U800T
部分TDK貼片磁珠現貨型號：
MPZ2012S221A(TDK)、BLM21AG601SN1(TDK)、BLM21BD222SN1(TDK)、BLM21PG300SN1(TDK)、MMZ1608S601A (TDK)、BLM31PG500SN1(TDK)
CBW大電流貼片磁珠
CBW系列大電流貼片磁珠是針對其它類型磁珠通流量較小而發展起來的，該磁珠用于功率較大的場合，如用于電源濾波。
特性：采封閉磁路結構，可高密度安裝、并避免干擾，良好的焊錫性、及耐熱性，大電流達6A。廣泛使用在筆記型電腦、磁片驅動裝置、噴墨印表機、硬碟磁碟機、影印機、顯示監視器、游戲機、彩色電視、錄放影機、光碟機、攝影機、數位相機、汽車電子產品、防干擾對策上。封裝：CBW0402，CBW0603，CBW0805，CBW1206，CBW1210，CBW1806，CBW1812
磁珠阻抗：0~2000Ω
直流電阻：0.03歐姆~0.9歐姆
額定電流：0.2A~5A
誤差/精度：25%
常用規格型號(南京倉庫和深圳倉庫備有大量現貨)：
CBW160808U101T、CBW160808U102T、CBW160808U110T、CBW160808U121T、CBW160808U122T
CBW160808U190T、CBW160808U301T、CBW160808U310T、CBW160808U221T、CBW160808U600T、
CBW160808U601T、CBW160808U750T、CBW160808U800T、BW201209U000T、CBW201209U102T、
CBW201209U121T、CBW201209U221T、CBW201209U222T、CBW201209U300T、CBW201209U301T、
CBW201209U310T、CBW201209U500T、CBW201209U600T、CBW201209U601T、CBW201209U800T、
CBW321609U050T、CBW321609U101T、CBW321609U102T、CBW321609U121T、CBW321609U151T、
CBW321609U260T、CBW321609U301T、CBW321609U500T、CBW321609U501T、CBW321609U600T、
CBW321609U601T、CBW321609U800T、CBW322513U600T、CBW322513U601T、CBW451616U151等。
CBY尖峰貼片磁珠
尖峰型貼片磁珠在某一頻率區域內，其阻抗急劇上升，從而在特定的頻率區域內可獲得較高的衰減效果而對信號不產生影響。產品廣泛應用于計算機及其外圍總線、通訊設備、數字視聽產品和攝錄一體機。
特性：CBY系列尖峰型磁珠在某一頻率區域內，其阻抗急劇上升，從而在特定的頻率區域內可獲得較高的衰減效果而對信號不產生影響。產品廣泛應用于計算機及其外圍總線、通訊設備、數字視聽產品和攝錄一體機。
磁珠封裝：風華目前提供4個尖峰型貼片磁珠封裝分別是CBY0402，CBY0603，CBY0805，CBY1206等，特殊要求可以定制開發。
磁珠阻抗：0~2000Ω
直流電阻：0.1歐姆~1.3歐姆
額定電流：100mA~600mA
誤差/精度：25%
常用規格型號：CBY160808A102B；CBY201209A601T；CBY201209A800B；CBY321609A201B；CBY201209A601T等。
CBH低頻高阻貼片磁珠
該型貼片磁珠廣泛應用于筆記本電腦、數碼相機等的抗干擾電路中。
特性：CBH低頻高阻磁珠在低頻下具有高的"R"值，能有效阻止波形的衰減。磁珠封裝：風華目前提供4個低頻高阻型貼片磁珠封裝，分別是CBH0402，CBH0603，CBH0805，CBH1206等，特殊要求可以定制開發。
磁珠阻抗：26~1000Ω
直流電阻：0.045~1.3Ω
額定電流：0.1A~1A
誤差/精度：25%
常用規格型號： CBH160808W501T；CBH160808W601T；CBH201209W102B；CBH201209W501T；CBH201209W601T、CBH321609W601T；CBH321609W801B等。
CBM超大電流貼片磁珠
具有較高的額定電流值，用于數據傳輸線、信號線、電源部分及回路的抗干擾。
特性：最大額定電流可達6A。
磁珠封裝：風華目前提供7個超大電流貼片磁珠封裝，分別是：
CBM0402，CBM0603，CBM0805，CBM1206，CBM1210，CBM1806，CBM1812封裝等，特殊要求可以定制開發。
磁珠阻抗：26~1000Ω
直流電阻：0.01歐姆~1歐姆
額定電流：0.3A~6A
誤差/精度：25%
常用規格型號：略。
CBA貼片磁珠排
同一尺寸下集多歌磁珠于一體，適合于更高密度、更高效率的表面貼裝。應用于回流焊、波峰焊。產品應用在HDTV、計算機I/O線、液晶顯示器外圍總線、打印機、傳真機等。
磁珠封裝：風華目前提供1中封裝的磁珠排 即321609(1206)封裝，特殊要求可以定制開發。
磁珠阻抗：31~1200歐姆
直流電阻：0.1~0.9歐姆
額定電流：50~500mA
誤差/精度：25%
常用規格型號：略。
貼片磁珠規格型號識別方法
盡管風華高科的貼片磁珠產品規格型號繁多，但是其型號命名方式均采用同一個標準，識別起來非常方便。風華代理南京南山的技術支持工程師以大電流型貼片磁珠為例對風華貼片磁珠的型號命名方法加以說明：
CBW 201209 U 121 T
1、磁珠產品代號：CBW表示該磁珠屬于風華大電流型貼片磁珠。其他代號為：CBG-通用型磁珠；CBY：尖峰磁珠；CBH：低頻高阻磁珠；CBM：超大電流磁珠；CBA：磁珠排。
2、磁珠封裝尺寸：風華貼片磁珠的封裝尺寸共有7個，分別是100505(0402)，160808(0603)，201209(0805)、321609(1206)、322513(1210)，453215(1812)
。
3、材料代號：字母A表示鐵氧體，字母U表示陶瓷
4、磁珠阻抗代號：單位是歐姆。磁珠阻抗采用三位數表示法，前兩位是有效數字，后一位是零的個數。121表示120歐姆歐姆
5、磁珠包裝方式：T表示編帶包裝
，有時候T會省略不寫，默認均為編帶包裝。B表示散裝。
什么是磁珠
磁珠有很高的電阻率和磁導率，他等效于電阻和電感串聯，但電阻值和電感值都隨頻率變化。 他比普通的電感有更好的高頻濾波特性，在高頻時呈現阻性，所以能在相當寬的頻率范圍內保持較高的阻抗，從而提高調頻濾波效果。
作為電源濾波，可以使用電感。磁珠的電路符號就是電感但是型號上可以看出使用的是磁珠在電路功能上，磁珠和電感是原理相同的，只是頻率特性不同罷了 。
磁珠由氧磁體組成，電感由磁心和線圈組成，磁珠把交流信號轉化為熱能，電感把交流存儲起來，緩慢的釋放出去。
磁珠對高頻信號才有較大阻礙作用，它在低頻時電阻比電感小得多。
鐵氧體磁珠 (Ferrite Bead) 是目前應用發展很快的一種抗干擾組件，廉價、易用，濾除高頻噪聲效果顯著。
鐵氧體對低頻 電流幾乎沒有什么阻抗，而對較高頻率的電流會產生較大衰減作用。高頻電流在其中以熱量形式散發，其等效電路為一個電感和一個電阻串聯，兩個組件的值都與磁 珠的長度成比例。磁珠種類很多，
有的磁珠上有多個孔洞，用導線穿過可增加組件阻抗(穿過磁珠次數的平方)，不過在高頻時所增加的抑制噪聲能力不可能如預期的多，而用多串聯幾個磁珠的辦法會好些。
鐵氧體是磁性材料，會因通過電流過大而產生磁飽和，導磁率急劇下降。大電流濾波應采用結構上專門設計的磁珠，還要注意其散熱措施。
鐵氧體磁珠不僅可用于電源電路中濾除高頻噪聲(可用于直流和交流輸出)，還可廣泛應用于其它電路，其體積可以做得很小。特別是在數字電路中，由于脈沖信號 含有頻率很高的高次諧波，也是電路高頻輻射的主要根源，所以可在這種場合發揮磁珠的作用。
鐵氧體磁珠還廣泛應用于信號電纜的噪聲濾除。
貼片磁珠與引線磁珠相比有哪些優勢？
小型化和輕量化 在射頻噪聲頻率范圍內具有高阻抗,消除傳輸線中的電磁干擾。 閉合磁路結構,更好地消除信號的串繞。極好的磁屏蔽結構。 降低直流電阻,以免對有用信號產生過大的衰減。 顯著的高頻特性和阻抗特性(更好的消除RF能量)。在高頻放大電路中消除寄生振蕩。 有效的工作在幾個MHz到幾百MHz的頻率范圍內。
磁珠的工作原理
磁珠的主要原料為鐵氧體。鐵氧體是一種立方晶格結構的亞鐵磁性材料。鐵氧體材料為鐵鎂合金或鐵鎳合金，它的制造工藝和機械性能與陶瓷相似，顏色為灰黑色。電磁干擾濾波器中經常使用的一類磁芯就是鐵氧體材料，許多廠商都提供專門用于電磁干擾抑制的鐵氧體材料。這種材料的特點是高頻損耗非常大，具有很高的導磁率，他可以是電感的線圈繞組之間在高頻高阻的情況下產生的電容最小。對于抑制電磁干擾用的鐵氧體，最重要的性能參數為磁導率μ和飽和磁通密度Bs。磁導率μ可以表示為復數，實數部分構成電感，虛數部分代表損耗，隨著頻率的增加而增加。因此，它的等效電路為由電感L和電阻R組成的串聯電路，L和R都是頻率的函數。當導線穿過這種鐵氧體磁芯時，所構成的電感阻抗在形式上是隨著頻率的升高而增加，但是在不同頻率時其機理是完全不同的。
在低頻段，阻抗由電感的感抗構成，低頻時R很小，磁芯的磁導率較高，因此電感量較大，L起主要作用，電磁干擾被反射而受到抑制，并且這時磁芯的損耗較小，整個器件是一個低損耗、高Q特性的電感，這種電感容易造成諧振因此在低頻段，有時可能出現使用鐵氧體磁珠后干擾增強的現象。
在高頻段，阻抗由電阻成分構成，隨著頻率升高，磁芯的磁導率降低，導致電感的電感量減小，感抗成分減小 但是，這時磁芯的損耗增加，電阻成分增加，導致總的阻抗增加，當高頻信號通過鐵氧體時，電磁干擾被吸收并轉換成熱能的形式耗散掉。
鐵氧體抑制元件廣泛應用于印制電路板、電源線和數據線上。如在印制板的電源線入口端加上鐵氧體抑制元件，就可以濾除高頻干擾。鐵氧體磁環或磁珠專用于抑制信號線、電源線上的高頻干擾和尖峰干擾，它也具有吸收靜電放電脈沖干擾的能力。
兩個元件的數值大小與磁珠的長度成正比，而且磁珠的長度對抑制效果有明顯影響，磁珠長度越長抑制效果越好。
貼片磁珠與貼片電感在應用場合方面有什么異同？
貼片電感：射頻(RF)和無線通訊,信息技術設備,雷達檢波器,汽車電子,蜂窩電話,尋呼機,音頻設備,PDAs(個人數字助理),無線遙控系統以及低壓供電模塊等。
片式磁珠：時鐘發生電路,模擬電路和數字電路之間的濾波,I/O輸入/輸出內部連接器(比如串口,并口,鍵盤,鼠標,長途電信,本地局域網),射頻(RF)電路和易受干擾的邏輯設備之間,供電電路中濾除高頻傳導干擾,計算機,打印機,錄像機(VCRS),電視系統和手提電話中的EMI噪聲抑止。
選用磁珠需要注意的幾個問題
1. 磁珠的單位是歐姆，而不是亨特，這一點要特別注意。因為磁珠的單位是按照它在某一頻率 產生的阻抗來標稱的，阻抗的單位也是歐姆。磁珠的 DATASHEET上一般會提供頻率和阻抗的特性曲線圖，一般以100MHz為標準，比如1000R@100MHz，意思就是在100MHz頻率的時候磁 珠的阻抗相當于1kΩ。
2. 普通濾波器是由無損耗的電抗元件構成的，它在線路中的作用是將阻帶頻率反射回信號源，所以這類濾波器又叫反射濾波器。當反射濾波器與信號源阻抗不匹配時， 就會有一部分能量被反射回信號源，造成干擾電平的增強。為解決這一弊病，可在濾波器的進線上使用鐵氧體磁環或磁珠套，利用滋環或磁珠對高頻信號的渦流損 耗，把高頻成分轉化為熱損耗。因此磁環和磁珠實際上對高頻成分起吸收作用，所以有時也稱之為吸收濾波器。
不同的鐵氧體抑制元件，有不同的最佳抑制頻率范圍。通常磁導率越高，抑制的頻率就越低。此外，鐵氧體的體積越大，抑制效果越好。在體積一定時，長而細的形 狀比短而粗的抑制效果好，內徑越小抑制效果也越好。但在有直流或交流偏流的情況下，還存在鐵氧體飽和的問題，抑制元件橫截面越大，越不易飽和，可承受的偏 流越大。
EMI吸收磁環/磁珠抑制差模干擾時，通過它的電流值正比于其體積，兩者失調造成飽和，降低了元件性能；抑制共模干擾時，將電源的兩根線(正負)同時穿過 一個磁環，有效信號為差模信號，EMI吸收磁環/磁珠對其沒有任何影響，而對于共模信號則會表現出較大的電感量。磁環的使用中還有一個較好的方法是讓穿過 的磁環的導線反復繞幾下，以增加電感量。可以根據它對電磁干擾的抑制原理，合理使用它的抑制作用。
鐵氧體抑制元件應當安裝在靠近干擾源的地方。對于輸入／輸出電路，應盡量靠近屏蔽殼的進、出口處。對鐵氧體磁環和磁珠構成的吸收濾波器，除了應選用高磁導 率的有耗材料外，還要注意它的應用場合。它們在線路中對高頻成分所呈現的電阻大約是十至幾百Ω，因此它在高阻抗電路中的作用并不明顯，相反，在低阻抗電路 (如功率分配、電源或射頻電路)中使用將非常有效。
結論
由于鐵氧體可以衰減較高頻同時讓較低頻幾乎無阻礙地通過，故在EMI控制中得到了廣泛地應用。用于EMI吸收的磁環/磁珠可制成各種的形狀，廣泛應用于各 種場合。如在PCB板上，可加在DC/DC模塊、數據線、電源線等處。它吸收所在線路上高頻干擾信號，但卻不會在系統中產生新的零極點，不會破壞系統的穩 定性。它與電源濾波器配合使用，可很好的補充濾波器高頻端性能的不足，改善系統中濾波特性。
