1N14148是南京南山半導體有限公司主營一款貼片二極管（注意，型號的第一位是阿拉伯數字1，而不是英文字母I，一小部分人可能錯寫成“IN4148”。）南京南山目前可以提供風華、長電、星海等多個品牌的同款產品。以下僅就其常見的貼片封裝形式與對應的規格尺寸加以說明。如需購買，請咨詢南京南山官方網站m.gshzhusha.com在線客服。對于小批量用戶提供拆盤零售服務。以下為正為：

二極管是用半導體晶體材料制成的，所以，又稱晶體二極管。它是具有一個PN結的非線性元件。半導體二極管的兩個電極之間的正向電阻和反向電阻相差很大，所以，它具有單向導電性。
半導體二極管種類、型號很多。按封裝形式可分為玻璃管封裝型，塑料封裝型、厚膜封裝型；

一、二極管的分類

二、1N14148概述

三、1N4148二極管封裝

2、塑封二極管
（1）SOD-123封裝
a、封裝名稱：SOD-123
b、形狀圖片：

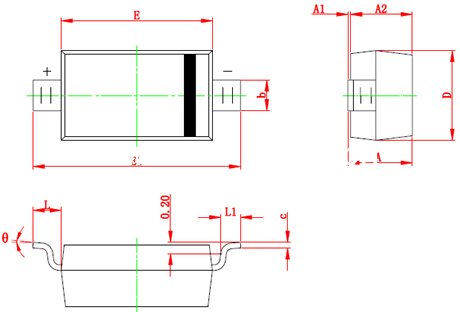

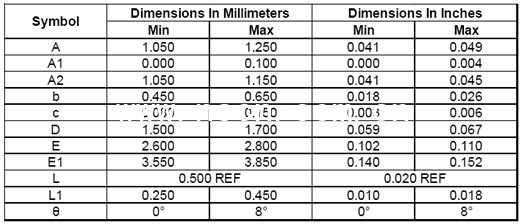

c、外形尺寸（單位：mm）：

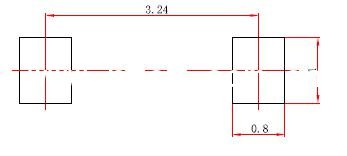

c、焊盤尺寸（單位：mm）：

中心距——3.24
腳寬——0.55
焊盤寬——1
腳長——0.50
焊盤長——0.80

技術要求：塑封體尺寸2.70*1.60mm；未注公差為±0.05mm；

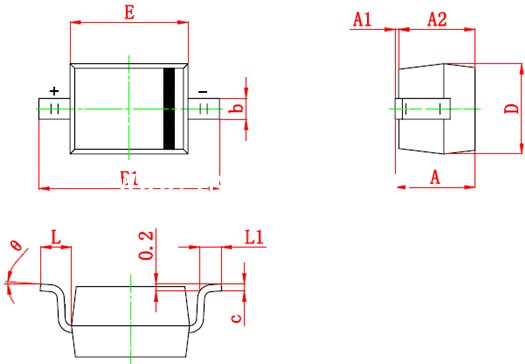

2）SOD-323封裝
a、封裝名稱：SOD-323
b、形狀圖片：


c、外形尺寸：

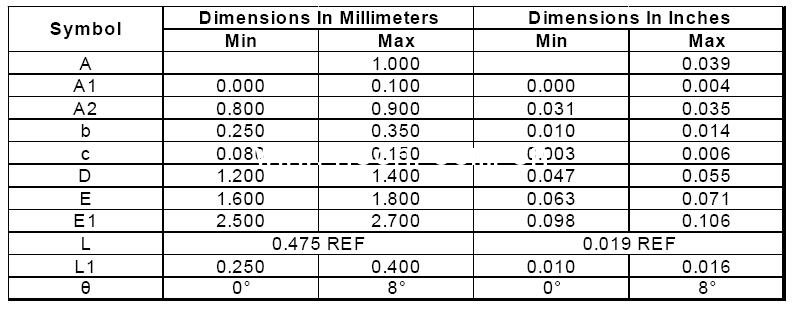

SOD-323封裝1N4148二極管尺寸查詢表

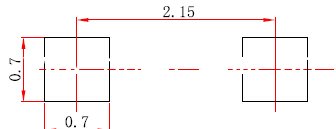

說明：
中心距——2.15
腳寬——0.30
焊盤寬——1
腳長——0.43
焊盤長——0.70

技術要求：塑封體尺寸1.70*1.30mm；未注公差為±0.05mm；

（3）SOD-523封裝
a、封裝名稱：SOD-523
b、形狀圖片：
c、外形尺寸：

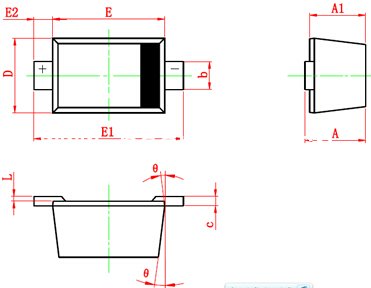

SOD-523封裝外部尺寸示意圖

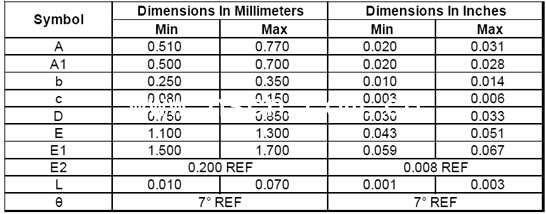

SOD-523封裝外部尺寸查詢表


SOD-523封裝焊盤尺寸圖

說明：
中心距——1.42
腳寬——0.20
焊盤寬——0.60
腳長——0.30
焊盤長——0.70

技術要求：塑封體尺寸1.20*0.80mm；未注公差為±0.05mm；

3、厚膜封裝二極管

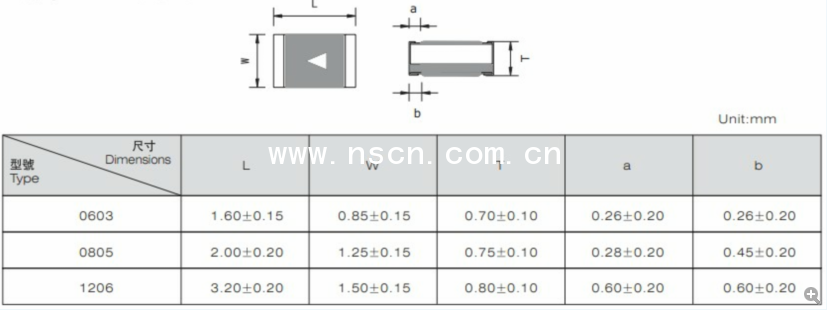

常見的有0603、0805和1206三種厚膜貼片封裝。具體外形尺寸如下：



4、1N4148二極管的SOT-23(三極)封裝

（未完待續）
