手機現在成為人們?nèi)粘Ｉ钪斜夭豢缮俚囊患锲贰ｋS著手機上網的普及，人與人之間通過手機交流的頻率也越來越高，所以對于手機的需求也隨著增多。手機的飛速增長對于消費電子產業的推動也是顯而易見的。而電子元件作為構成手機的基本元素，也隨著這股大潮，得到了長足的發展。本文就組成手機的基本電子元件進行介紹。

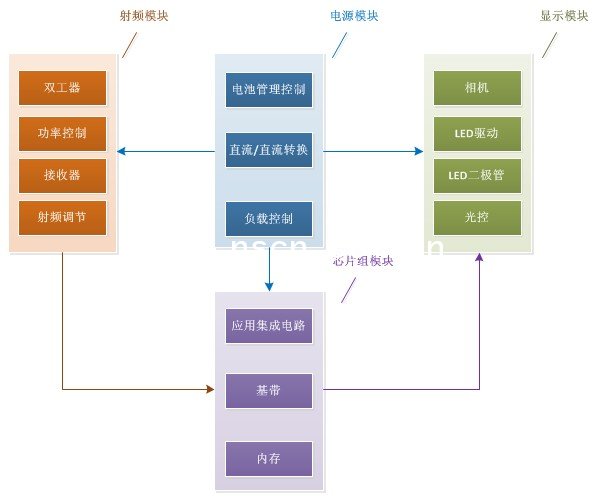

一 手機的基本構成
手機主要的幾個模塊即射頻模塊，電源模塊，顯示模塊，芯片組模塊。
1.1 射頻模塊
1 雙工器
2 功率控制器
3 接收器
4 射頻調節器

1.2 電源模塊
1 電源管理控制
2 直流/直流轉換
3 負載控制

1.3 顯示模塊
1 相機
2 LED驅動
3 LED二極管
4 光控

1.4 芯片組模塊
1 應用集成電路
2 基帶
3 內存



二 各模塊中所涉及的電子元件
2.1 衰減器
1 應用模塊/組件
RF射頻模塊中的雙工器、接收器，RF調節器

2作用
衰減器是在指定的頻率范圍內，一種用以引入一預定衰減的電路。一般以所引入衰減的分貝數及其特性阻抗的歐姆數來標明。在有線電視系統里廣泛使用衰減器以便滿足多端口對電平的要求。如放大器的輸入端、輸出端電平的控制、分支衰減量的控制。衰減器有無源衰減器和有源衰減器兩種。有源衰減器與其他熱敏元件相配合組成可變衰減器，裝置在放大器內用于自動增益或斜率控制電路中。無源衰減器有固定衰減器和可調衰減器。

2.2 高頻電容
1 應用模塊/組件
RF射頻模塊的雙工器，接收器

2 作用
常用于頻率較高的諧振、開關、耦合、退耦、電路中高頻電容和低頻電容的區別是由構成它的材料和結構決定的，不是由容量決定的。

2.3 熱敏電阻
1 應用模塊/組件
RF射頻模塊的功率控制，電源管理模塊的電流控制器。

2作用
熱敏電阻在環境溫度相同時，動作時間隨著電流的增加而急劇縮短；熱敏電阻在環境溫度相對較高時具有更短的動作時間和較小的維持電流及動作電流。

2.4 鐵氧體磁珠
1 應用模塊/組件
顯示模塊中的相機，芯片組模塊中的基帶接口

2 作用
鐵氧體磁珠不僅可用于電源電路中濾除高頻噪聲（可用于直流和交流輸出），還可廣泛應用于其它電路，其體積可以做得很小。特別是在數字電路中，由于脈沖信號含有頻率很高的高次諧波，也是電路高頻輻射的主要根源，所以可在這種場合發揮磁珠的作用，鐵氧體磁珠還廣泛應用于信號電纜的噪聲濾除。

2.5 電感
1 應用模塊/組件
射頻模塊的調節器，顯示模塊的LED驅動

2作用
當一根導線中擁有恒定電流流過時，總會在導線四周激起恒定的磁場。當把這根導線都彎曲成為螺旋線圈時，應用電磁感應定律，就能斷定，螺旋線圈中發生了磁場。將這個螺旋線圈放在某個電流回路中，當這個回路中的直流電變化時（如從小到大或許相反），電感中的磁場也應該會發生變化，變化的磁場會帶來變化的“新電流”，由電磁感應定律，這個“新電流”一定和原來的直流電方向相反，從而在短時刻內關于直流電的變化構成一定的抵抗力。只是，一旦變化完成，電流穩固上去，磁場也不再變化，便不再有任何障礙發生。

2.6 肖特基二極管
1 應用模塊/組件
顯示模塊的LED驅動，光控制。電源管理模塊的電流充電控制器，直流/直流轉換，負載控制，芯片組模塊的基帶接口。

2作用
與普通二極管（多指用PN結形成的硅二極管）相比最顯著的特點為反向恢復時間極短（可以小到幾納秒），正向?qū)▔航蹈停瑑H0.4V左右。它也有一些缺點：耐壓比較低，漏電流較大。其多用作高頻、低壓、大電流整流二極管（比如開關電源次極整流二極管），續流二極管、保護二極管，也有用在微波通信等電路中作整流二極管、小信號檢波二極管使用。在通信電源、變頻器等中比較常見。而普通二極管只能用在低頻整流場合，耐壓可以做得更高。

2.7 開關二極管
1 應用模塊/組件
顯示模塊的LED驅動，光控制。電源管理模塊的充電控制器，直流/直流轉換，負載控制。

2 作用
開關二極管從截止（高阻狀態）到導通（低阻狀態）的時間叫開通時間；從導通到截止的時間叫反向恢復時間；兩個時間之和稱為開關時間。一般反向恢復時間大于開通時間，故在開關二極管的使用參數上只給出反向恢復時間。開關二極管的開關速度是相當快的，像硅開關二極管的反向恢復時間只有幾納秒，即使是鍺開關二極管，也不過幾百納秒。

2.8 齊納二極管
1 應用模塊/組件
顯示模塊的LED驅動，光控制。電源管理模塊的充電控制器，直流/直流轉換，負載控制。芯片組模塊的基帶接口。

2作用
此二極管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件.在這臨界擊穿點上，反向電阻降低到一個很小的數值，在這個低阻區中電流增加而電壓則保持恒定，穩壓二極管是根據擊穿電壓來分檔的，因為這種特性，穩壓管主要被作為穩壓器或電壓基準元件使用.其伏安特性見圖1，穩壓二極管可以串聯起來以便在較高的電壓上使用，通過串聯就可獲得更多的穩定電壓。

2.9功率晶體管
1 應用模塊/組件
顯示模塊的光控。電源模塊的直流/直流轉換，負載控制。

2 作用
作為放大器，應用在電源串聯調壓電路，音頻和超聲波放大等領域。作為大功率半導體開關，電視機行輸出電路，電機控制，不停電電源和汽車電子。GTR模塊，應用于交流傳動，逆變器和開關電源。

2.10 鉭電容
1 應用模塊/組件
顯示模塊的LED驅動，光控。電源管理模塊的充電控制器，直流/直流轉換，負載控制。

2 作用
鉭電容全稱是鉭電解電容，也屬于電解電容的一種，使用金屬鉭做介質，不像普通電解電容那樣使用電解液，鉭電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙燒制，本身幾乎沒有電感，但這也限制了它的容量。此外，由于鉭電容內部沒有電解液，很適合在高溫下工作。 鉭電容的特點是壽命長、耐高溫、準確度高、濾高頻諧波性能極好。
