大家好，今天給大家介紹下5032溫補晶振的一些常用型號和實例應用。5032晶振是常用的一種尺寸的晶振，而5032溫補晶振因為其高精度高穩定性而被廣泛應用。小尺寸封裝5.0mm*3.2mm*1.45mm，非常節省空間，便于設計與使用。
其實愛普生推出了一系列的5032溫補晶振：以TG5032CAN、TG5032SAN、TG5032CDN、TG5032SDN、TG5032CBN、TG5032SBN、TG5032CCN、TG5032SCN為例，這一系列的5032溫補晶振都具有很寬泛的頻率范圍，可在10MHz~ 50MHz內設定其工作頻率，較寬泛的頻率范圍使得用戶有更多的選擇，可作為各類設備的參考時鐘，便于電路設計，可在通信設備、汽車電子、消費電子、工業電子等領域發揮重要的作用。
這時候有人要問了有帶壓控的5032溫補晶振嗎？答案是肯定的，TG5032系列VC-TCXO晶振還具有高穩定的頻率溫度特征，TG5032CGN、TG5032SGN、TG5032CFN、TG5032SFN這一系列5032溫補晶振具有較優的頻率溫度特征，頻率不會隨著使用時間的推移而發生大的變化。該系列5032溫補晶振的額定工作范圍-40℃~+85℃內可穩定工作，使得信號頻率的誤差很小。即使工作溫度發生一定的變化，晶振的精準度性能依然很好，可在條件比較嚴苛的環境中使用。該晶振的存儲溫度范圍為-40 ºC ~ +90 ºC，對存儲環境的要求也比較低，存儲比較方便。

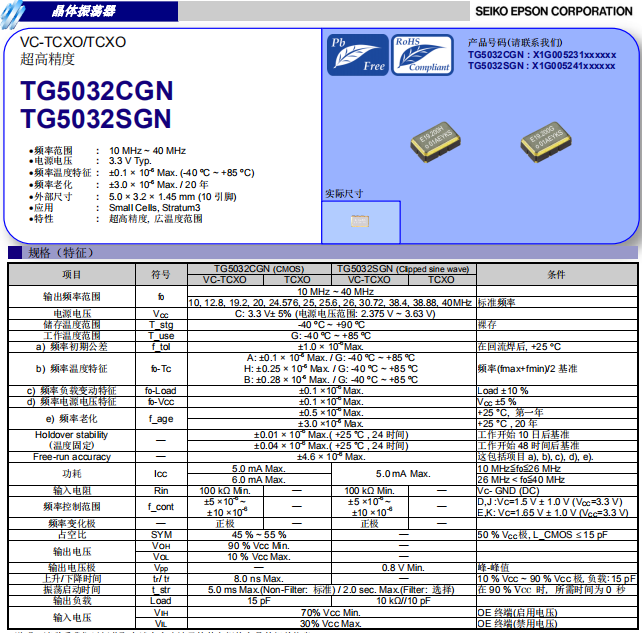

我們就隨便挑選兩個5032溫補晶振TG5032CGN和TG5032SGN來作為代表介紹下：

5032晶振TG5032CGN,TG5032SGN具有超高穩定性，具有CMOS輸出和使用晶體基振的削波正弦波輸出形式。且有低相位噪聲優勢，是溫補晶體振蕩器（TCXO）和壓控晶體振蕩器（VCXO）結合的產物，具有TCXO和VCXO的共同優點，性價比高，頻率溫度的穩定度極好，溫度適應能力強，可在寬溫下穩定工作。TG5032CGN和TG5032SGN可提供10MHz~40MHz的頻率，具有超高輸出穩定性，其頻率容差僅為±1.0X10-6；同時，頻率受環境溫度、負載和電壓的影響均超小，在工作溫度（標準）范圍內，其頻率/溫度特性僅為±0.10X10-6，且內置的溫度補償功能，可有效抵抗晶振本身及外部環境的溫度變化，保證頻率輸出穩定性。因此，5032晶振TG5032CGN,TG5032SGN均適用于對頻率穩定性有高要求的應用場景。TG5032CGN和TG5032SGN此系列VC-TCXO晶振的工作電壓范圍寬泛，非常適用于低電壓系統的設計，使得用戶在有更多的選擇性，可用于常見的3.3V、5V電路設計，由于這種5032溫補晶振具有較高的頻率穩定度，而且體積小，在小電流下能夠快速啟動，在低電壓系統中，應用較多，值得注意的是，TG5032CGN采用CMOS輸出，TG5032SGN則采用削波正弦波輸出，設計者可根據應用需要進行合理選型。
作為愛普生晶振的核心代理商，南山電子除了上述5032溫補晶振，還提供其他各種型號有源晶振和無源晶振，時鐘芯片，溫控壓控晶振等，歡迎各位新老顧客來電垂詢，或者直接到我們某寶店——南山E店直接購買。
