自進入21世紀后，國內和國際市場對合金電阻和薄膜電阻在內的以超高精度精密（如萬分之一/0.01%）同時具備超低溫漂如5ppm的超精密的分立電阻及電阻網絡的需求迅猛增長，尤其是在精密儀表、工業、醫療與電信應用領域。目前國外主要品牌包括Vishay、TT電子等，臺灣viking具有較強的市場競爭力。國內精密電阻品牌以風華高科為代表，已經在生產規模和性價比上具有了替代國外產品的規模成本與技術實力。南京南山作為風華高科直接授權的全國8家代理商之一，與風華高科密切協調，通過近年來的不斷努力迅速取得了市場的快速發展。

精密電阻例行監測實驗室

為了實現更高的測量精度，市場對高精度電阻器件提出了更高的要求，它們需要具有更小的容差、更低的電阻溫度系數(TCR)和更高的穩定性。一般而言，精密 電阻的容差要小于0.5%，TCR小于±50ppm/℃。但是，有些電阻制造商把1%和0.5%的容差確定為厚膜器件的精度等級。任何存在精密模擬電路的地方，精密電阻網絡都有用武之地。他解釋說，以醫療設備為例，在這些應用中必須測量一些物理參數的微小變化，因此要求電路的前端具有極高的精度。
隨著數字電子的發展，穩定性變成了越來越重要的參數。他說：“許多電路板把數字電子器件與模擬前端組合在一起，因此器件在電路板上穩定性變得和初始容差一樣重要，甚至更加重要。它將變得和初始容差一樣重要。”過去，精密電阻一直是薄膜技術的領地，但現在厚膜材料也能夠實現比較低的容差。例如，現在可以找到容差為1%甚至0.5%的厚膜貼片電阻陣列。這方面發展的關鍵是成本：厚膜器件總是比薄膜器件便宜得多。但是，大多數高精度器件仍將采用薄膜技術。貼片電阻也在不斷地改進。例如，Stackpole Electronics Inc.公司擴展了它的RNC系列精密Nichrome薄膜貼片電阻，擴大了電阻范圍，容差可達0.01%，TCR值為5ppm和10ppm。鎳鉻鐵合金(nichrome)作為薄膜電阻元件的優點，一直在于能以0.1%的容差和25ppm的TCR提供較寬的電阻范圍。 該公司指出，關鍵是利用相對便宜的鎳鉻鐵合金薄膜技術可以獲得很高的穩定性。


南京南山十周年客戶答謝會現場
TT電子IRC先進薄膜部electronics IRC Advanced Film Division是高精度電阻器件市場中的另一家大型廠商。它最近推出的高精度產品是其PFC Divider系列精密貼片分壓器，其中采用TaNFilm技術的面向精密性能，采用IRC的Tantalum Ultride技術的面向超精密和高穩定性電路。這兩種版本都采用1206封裝。PCF貼片電阻具有很寬的阻值范圍，從1Ω到2.0 MΩ，額定功率為50mW、62.5mW、100mW、125mW、250mW和500mW。最大工作電壓從25V到150V，額定容差可 達±0.01%，TCR為±5ppm/℃。 IRC擴展了它的PCF系列精密薄膜貼片電阻，電阻范圍和容差值范圍擴大，有八種封裝尺寸：0201、0402、0603、0805、1206、 1210、2010和2512。典型應用包括領域中的精密電路，覆蓋儀表、工業應用、醫療設備、電腦、電源和電信等領域。Vishay公司的WSLS2512 器件采用特殊選擇的材料，這些材料可在需要對敏感電路進行高精度電流監控且穩定性要求嚴格的高溫(125℃) 應用中實現電流感應。例如汽車電子控制應用，包括引擎、傳動及污染控制設備。該器件的電阻值范圍是0.01~0.1Ω，容差低至±0.5%，TCR值低 至±30ppm/℃。

風華高科總經理為南京南山頒發授權書
SMNZ器件可單獨使用也可作為分配器成對使用，其應用包括儀表與差分放大器、橋接網絡、橋接電路中的射頻臂、醫療與測試設備，以及軍事與航天系統。Vishay還推出了一款表面貼裝Power Metal Strip電阻，該電阻在2,000小時的工作負載中最大電阻變化僅為0.5%，因此可實現更高的電阻穩定性。相比之下，典型電流感應電阻在1,000小時工作負載中，電阻穩定性≤1%。Vishay公司一直是超高精度電阻網絡的最大制造商之一。最近該公司推出了SMNZ高精度Z箔四電阻網絡，該器件在0℃~+60℃時具 有±0.05ppm/℃的低絕對TCR，在溫度為55℃~+125℃時絕對TCR為±0.2ppm/℃。此外，據說該器件在額定功率時還具有5ppm的出 色PCR跟蹤，并且具有0.01%的匹配容差。

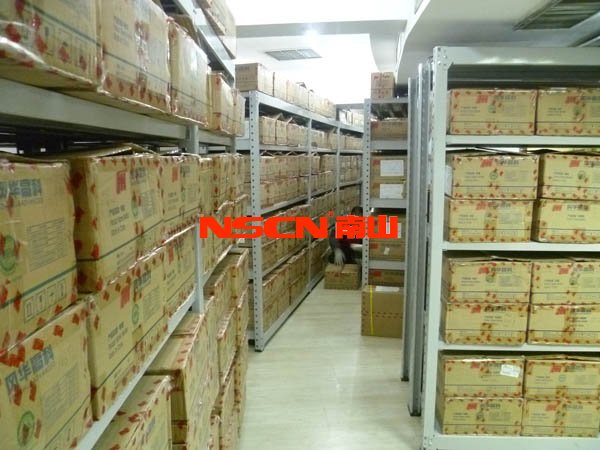

南京南山龐大的現貨庫存

Tantalum Ultride分壓器據稱有較高的性能，電阻范圍是1k~50kΩ，額定功率為50mW。該分壓器的絕對TCR為±10ppm/℃，TCR跟蹤低 至±1ppm/℃，絕對容差可達±0.02%。在70℃的環境溫度下，以額定功率連續運行1,000小時的分比相對穩定度可達低于50ppm，同樣條件下 的絕對穩定度小于0.02%。據介紹，TaNFilm電阻元件可以提供優異的環境性能與精度，以及具有更好的TCR、容差和穩定性。TaNFilm PFC分壓器的電阻范圍是10Ω~150 kΩ，封裝額定功率為250mW。該分壓器的最大額定電壓為100V，絕對TCR低至±25ppm/℃，TCR跟蹤低至±5ppm/℃。TaNFilm分壓器適用于電池監控、電壓參考、電壓轉換、電壓調節器、邏輯電平轉換、DC/DC轉換器和電源，以及COTS應用。
專門用于高穩定性應用，包括醫療設備、石化設備、儀表和測試設備、軍用航空電子設備和導彈制導。

南京南山半導體業務大廳

IRC的精密電阻網絡采用單邊單片設計，以消除環繞端接引起的寄生效應。該器件屬于IRC公司的CHC-Precision系列，采用陶瓷BGA封裝，所有電路都位于器件的底面，以避免環繞端接。
這種BGA器件的電阻范圍是10Ω~100kΩ，TCR跟蹤可達±5ppm/℃，分比相對容差可達±0.05%，絕對容差可達±0.1%，絕對TCR可達±25ppm/℃。其應用包括工業設備、工藝監控、醫療設備和儀器儀表。廠商正在確定SOT-23分壓器網絡的規格，準備用于軍事、航天、工業和醫療應用中的增益電路。

TT電子公司旗下BI Technologies電子元件部Electronic Components Division今年推出了一款符合RoHS的SOT-23精密分壓器網絡——SS103KITLF。該網絡在一個樣本套件中提供，該套件包含三個分壓器：
SS103VD07FAQLF7，電阻值為10kΩ/20kΩ (1:2)，絕對容差可達1.0%，相對分比容差低至0.05%， TCR為±25 ppm/℃，最大TCR跟蹤為5 ppm/℃。 SS103VD06CBQLF7，電阻值為11.3kΩ/101.7kΩ (1:9)，絕對容差低至0.25%，相對分比容差可達0.1%，TCR為±25 ppm/℃，最大TCR跟蹤為5 ppm/℃。SS103VD01DQLF7，電阻值為12.4kΩ/20kΩ (0.62:1)，絕對容差低至0.5%，分比相對容差低至0.1%，TCR為±25 ppm/℃，最大TCR跟蹤為5 ppm/℃。
