規(guī)格書下載(中文)

LED燈具已經(jīng)成為一個(gè)高速發(fā)展的節(jié)能燈具品類。風(fēng)華高科為led燈、汽車電子、高溫環(huán)境、電源線路、TFT-LCD逆變器對貼片電容使用環(huán)境要求較高的領(lǐng)域?qū)ｉT研發(fā)生產(chǎn)了專用貼片電容以及貼片電阻等產(chǎn)品，其主要特點(diǎn)是通過柔性端頭替代了常規(guī)貼片電容的相對剛性的端頭電極，從而降低陶瓷貼片電容短路風(fēng)險(xiǎn)。

LED燈貼片電容特性

應(yīng)用范圍

型號規(guī)格表示方法

與常規(guī)貼片電容的命名方法一致，只是把三層電鍍代號N改成了柔性端頭代號A

例如：0805B472K500AT 型號的主要含義包括0805規(guī)格，X7R材質(zhì)，標(biāo)稱容量4.7nF，誤差10%，額定電壓50V，柔性端頭電極，編帶包裝。

LED燈貼片電容為什么更適用于LED照明產(chǎn)品中？

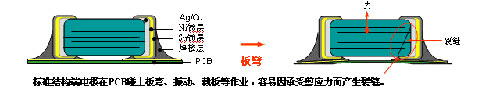

MLCC內(nèi)部裂縫能引起嚴(yán)重的破壞。如果在PCB組裝過程中，貼片式陶磁電容器招受到剪應(yīng)力，一種板彎裂縫將會在陶磁內(nèi)部產(chǎn)生，這些裂縫有可能貫穿電容內(nèi)部多層內(nèi)部正負(fù)電極層，這樣可能導(dǎo)至短路的風(fēng)險(xiǎn)。典型的板彎破壞裂縫模式如下圖所示。這些電容短路模式可能導(dǎo)至電容器過熱而造成嚴(yán)重的短路失效或燒毀熔融現(xiàn)象。

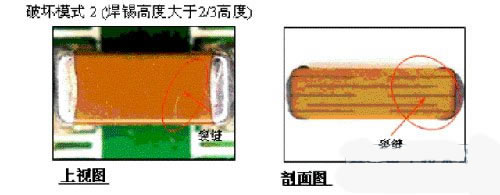

實(shí)際樣品圖片:

此類破壞主要是由于板彎形成零件承受剪應(yīng)力造成此種裂縫可能從外觀上無法看到，一般需要作零件之剖面才能確認(rèn)此類破壞的存在。

貼片多層陶瓷電容器經(jīng)常在裁板時(shí)產(chǎn)生裂縫，其主要原因是因刀片的振動所造成。

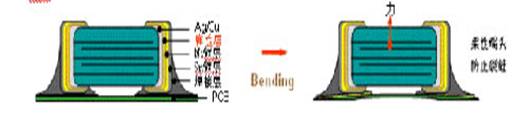

風(fēng)華高科生產(chǎn)的的柔性端電極“LED用貼片電容在類端電極增加了一層“彈性層”結(jié)構(gòu)，此“彈性層”能有效吸收外應(yīng)力，降低裂縫的發(fā)生機(jī)率從而提高整體產(chǎn)品的可靠性。除了led軟燈條以外，柔性端電極貼片電容還可以應(yīng)用在對應(yīng)力和溫度變化要求較嚴(yán)苛的線路上，例如汽車電子、高溫環(huán)境、電源線路、TFT-LCD逆變器等場合。

柔性端頭貼片電容

可靠性/耐久性比較

在破壞性的抗折板測試中，PCB板將持續(xù)彎曲直到貼片電容產(chǎn)生破壞為止，在這種模擬比較實(shí)驗(yàn)中，可以發(fā)現(xiàn)具有柔性端頭設(shè)計(jì)的產(chǎn)品中，沒有在陶瓷結(jié)構(gòu)中產(chǎn)生裂縫，而是從彈興銀層產(chǎn)生撕裂現(xiàn)象。

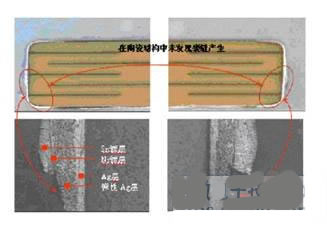

LED燈用貼片電容在板彎測試中產(chǎn)生破壞時(shí)，其破壞模式是開路模式，而一般端電極開路或短路模式都會產(chǎn)生。柔性端頭貼片電容中的彈性層可從剖面圖中看見，其成份中含有“高分子銀”以產(chǎn)生此彈性效果。

如需購買風(fēng)華LED等用柔性端頭貼片電容以及貼片電阻等產(chǎn)品。請咨詢風(fēng)華高科代理商-南京南山官方網(wǎng)站（m.gshzhusha.com）在線客服。直線電話：025-84712762
