和貼片電阻一樣，貼片電容同樣是在電子電路中應用極為廣泛的無源電子元器件之一。本文將以國內主要被動元器件制造商風華高科為例，單純從常見的陶瓷疊層貼片電容（MLCC）和貼片電阻（本文特指厚膜和薄膜貼片電阻兩類）外觀方面的異同進行說明，以便識別。作為一個普及性質說明，主要針對新入行的電子行業從業人員，有經驗的請繞過，也歡迎指正。本資料由原廠直接授權的風華代理商南京南山電子商務部整理發布，如有不當之處歡迎指正。如有疑問可通過南山主網站m.gshzhusha.com咨詢?cè)诰€客服。

貼片電容和貼片電阻在外觀上的相同點：

1、兩者在外形上很相似，都是長方體。下圖分別是貼片電阻和貼片電容的實物圖片。
2、貼片電阻器的規格尺寸（主要指長度和寬度）與貼片電容大部分都相同，例如市場上常見的規格尺寸有0201(0603)、0402(1005）、0603(1608)、0805(2012)、1206(3216)、1210(3225)等。

貼片電阻與貼片電容外觀上有哪些不同呢？

1、顏色：陶瓷貼片電容表面本體顏色一般是黃色。而貼片電阻的本體顏色為黑色（合金貼片電阻的本體是金屬，也會有其他顏色，例如綠色）。
2、本體絲印：貼片電容由于制造工藝中需要在高溫中燒制，因此無法在電容本體上打上標示。而貼片電阻本體上一般都有絲印標示。該打標一般為三位或四位數字，其含義是阻值代碼，其前2位或者前三位是有效數字，最后一位是有效數字后面零的個數。詳見如何通過貼片電阻本體識別標稱阻值。
3、規格尺寸：盡管1210等較小規格書尺寸都相同，但是1210以上卻不盡相同，貼片電容可選的規格尺寸更豐富一些，如1808(4520)、1812(4532)、1825(4563)、2220(5750)、2225(5763)、3012(7632)、3035(7690)。而貼片電阻較大封裝常見的只有2010和2512兩種。

下面是兩個實物圖片，可以直觀的看出兩者之間的區別：


常規厚膜貼片電阻圖片


薄膜電阻實物圖片


貼片合金電阻實物圖片


1206貼片電容實物照片

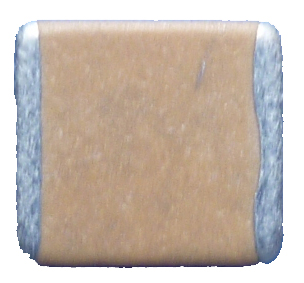

貼片安規電容實物照片

以上整理未必涵蓋兩者的所有外觀不同。要更全面了解貼片電容和貼片電阻的區別，建議通過以下鏈接查閱風華高科原廠規格書。
